1吨纯水设备设计方案

根据用户的水质分析及《国家生活饮用水卫生标准》GB5749-2006

特作以下处理设计方案：

　　反渗透法是一种物理处理法，是利用反渗透膜在一定压力下将纯水与废水分离，制取优质水。优点：出水稳定、寿命长、耗电少、运行费用低、易操作、一次可处理多项指标，可将氟、铁、色度、浊度、硬度、各类盐类、有机物、硫酸盐等去处率95-99%。

　　反渗透水处理技术应用于纯净水、优质饮用水、饮料、化工、锅炉用水等各个行业，目前应用非常普及。

1.0 前 言

1.1 本技术方案涉及的流程及设备是为了满足饮用水的需要，采用预处理+反渗透的生产工艺，设备要求如下：

1.1.1 产水用途 ：饮用水

1.1.2 系统总进水 ：2m3/h

1.1.3 系统出力 ：预处理部分：2m3/h

　　反渗透部分：1m3/h

1.1.4 系统配置 ：预处理系统、1m3/h反渗透装置及相关辅助设备。

1.1.5 产水水质和回收率：

　　回收率：60%

　　设计水温：25℃

　　预处理出水水质：SDI≤4

　　RO系统脱盐率≥95%

1.2 本方案主要依据如下：

1.2.1 原水水源 ：地下水或自来水

1.2.2 原水水质分析 ：按用户提供的水质

1.2.3 设计界限 ：从过滤器进口法兰至除盐水出口法兰处

2.0工艺说明

　　本方案所涉及的工艺流程是根据用户提供的当地原水水质为依据，并结合国际近几年除氟、除硬度、除浑浊度，除色度、除盐水系统成功的设计、生产经验，采用标准零配件及进口反渗透膜，以确保产品质量的严格要求，完全能够满足用户的要求，并能长期运行、安全可靠。

2.1 水源情况

2.2 流程概况

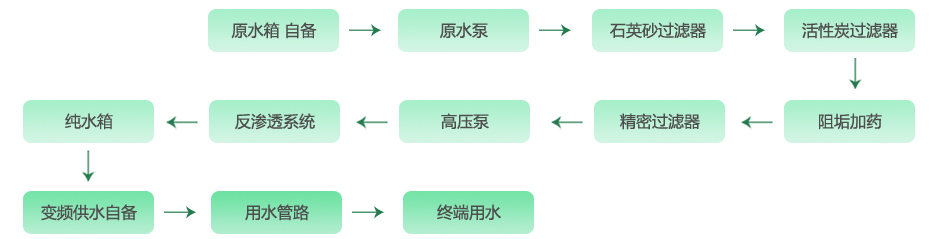

本系统拟采用如下工艺流程：

设备参考图

3.0 设备说明

3.1 原水箱

3.2 原水泵

　　为后续水处理系统提供稳定的压力和水量。由用户将原水从原水池中经原水泵增压送至预处理设备多介质过滤器进水管法兰处，原水压力不小于3Kg/cm2。

3.3 石英砂过滤器

　　砂过滤器是由砂构成的过滤器，它采用粒径为φ0.5～φ1.2的砂作为滤料。砂过滤器是反渗透系统的重要预处理装置，它的作用是滤除原水带来的细小颗粒、悬浮物、铁、锰、胶体等杂质。

　　特性：

Ø 能够有效地去除原水中反渗透系统敏感的胶体、悬浮物。

Ø 具有独特的均匀布水方式，使过滤器达到最大效果，能长期满足反渗透膜对污染指数SDI的要求。

Ø 填料选用优质滤料，以保证良好的过滤效果。

根据用户反渗透产水量要求，本系统设置1台ф300×1600mm的立式锰砂过滤器，

3.4 活性炭过滤器

　　　由于我们采用的反渗透膜是目前世界上最先进的卷式复合膜，这种膜是由高分子芳香聚酰胺材料制造，具有非常高的除盐率和产水量，但水中的活性余氯会对其造成非常严重的损害，为此必须去除水中的活性余氯，以保护RO膜；反渗透进水除了要求SDI≤5外还有另一个进水指标余氯＜0.1mg/L。活性炭过滤器主要有两个功能：1、吸附水中部分有机物，吸附率为60%左右；2、吸附水中余氯。对于粒度在10-20埃左右的无机胶体、有机胶体和溶解性有机高分子杂质和余氯在机械过滤器中是难以去除的，为了进一步纯化原水，使之达到反渗透进水指标，在工艺流程中设计了活性碳过滤器，活性碳之所以能用来吸附粒度在几十埃左右的有机物，是由于其结构中存在大量平均孔径在20-50埃的微孔和粒隙，活性碳的这种结构特点，使它的表面吸附面积能达到点500-2000M2/G，由于一般有机物的分子直径都略小于20-50埃，因此活性炭对有机物的吸附最有效。此外活性碳还有很强的脱氯能力，活性碳在整个吸附脱氯过程并不仅是简单的吸附作用，而是在其表面发生催化作用，因此活性碳不存在吸附饱和的问题，只是损失少量的碳，所以活性碳脱氯可以运行相当长的时间。活性碳除了能脱氯及吸附有机物外，还能除去水中臭味、色度、以及残留的浊度，经以上处理后，原水的纯度得到大大提高，处理后的水中余氯含量＜0.1mgL。本系统设置1台直径300×1600mm的立式活性炭过滤器。

3.5 不会对自然水体产生富营养化的影响，是绿色环保型产品。

3.6 反渗透系统

本系统的主要作用是把预处理的水进行膜分离脱盐。它包括下列单元设备：

Ø5μ保安过滤器

Ø高压泵

Ø反渗透装置

3.7 5μm保安过滤器：

　　5μm保安过滤器的作用是截留原水带来的大于5μm的颗粒，以防止其进入反渗透系统。这种颗粒经高压泵加速后可能击穿反渗透膜组件，造成大量漏盐的情况，同时划伤高压泵的叶轮。过滤器中的滤元为可更换卡式滤芯，易于更换，绝对精度为5μm，当过滤器进出口压差大于设定的值（通常为0.07-0.1MPa）时，应当更换。

　　保安过滤器采用耐腐蚀的304不锈钢材质外壳，滤芯是由聚丙烯熔喷制成。

3.8 高压泵：

　　高压泵的作用是为反渗透装置提供足够的进水压力，保证反渗透膜的正常运行。根据反渗透本身的特性，需有一定的推动力去克服渗透压等阻力，才能保证达到设计的产水量。根据反渗透的配置，经专用软件计算后，设计温度为25℃时，要求提供的进水压力不小于1.2MPa。

本系统选用不锈钢立式高压泵，该泵具有体积小，效率高，噪音低，维护量低，节省能量的特点。

4.0 反渗透装置

　　反渗透装置是本系统中最主要的脱盐装置，反渗透系统利用反渗透膜的特性来除去

　　水中绝大部分可溶性盐分、胶体、有机物及微生物。经过预处理后合格的原水进入置于压力容器内的膜组件，水分子和极少量的小分子量有机物通过膜层，经收集管道集中后，通往产水管再注入反渗透水箱。反之不能通过的就经由另一组收集管道集中后通往浓水排放管，排出系统之外。系统的进水、产水和浓水管道上都装有控制阀门、监控仪表，它们将保证设备能长期保质、保量的系统化运行。本装置反渗透膜组件均采用世界上最先进的RO膜，单根膜最低脱盐率达95%，根据用户提供的原水水质分析报告，经过反渗透膜专用计算软件计算，反渗透配置4支RO膜，安装在4根4”×1不锈钢压力容器内。

5.0 安全保护

　　考虑装置将不同的环境下工作，要求系统具备高可靠性且简单易操作。这就要求各主要工作部件如水泵、阀门、反渗透膜等都具完备的保护功能，才能保证系统的正常工作。

　　系统中各高压水泵的入口装有压力开关，在工作时，发生原水缺水低压开关将自动切断高压水泵的供电电源。在反渗透膜入水口，当水压高出正常值时，系统将根据相应传感器的数据，将自动切断高压水泵的供电电源。

6.0设备配置：

1T/h反渗透设备配置
